高清晰度海底浅地层剖面仪

这款高清晰度海底浅地层剖面仪具有卓越的海底穿透力和沉积层分辨率,能够同时使用多个频段采集完整的海底底部并以zuihao的图像细节展示出来。这款高清晰度海底浅地层剖面仪具有良hao的穿透能力和分辨率和良hao的图像清晰度来描绘沉积物结构。可在内陆浅水至全海洋深度的作业。
这款高清晰度海底浅地层剖面仪包括一个或两个同时的宽带chirp信道。每个通道支持频率在2到50 kHz之间的传感器。双通道配置允许低频通道zui大化穿透，而高频通道you化层分辨率。
对于硬沉积物中的极端穿透，高清晰度海底浅地层剖面仪包括协调的放炮控制和水听器拖缆信号采集，用于吊杆、火花器或气枪震源，实现单通道测量，无需担心声学系统之间的干扰。适当的系统配置可用于在。

高清晰度海底浅地层剖面仪特点
啁啾频率范围：2~50kHz
海底穿透能力：高达80m
分辨率：高达3cm的沉积物层
地震反射剖面子系统可选配，用于增加海底穿透能力
高清晰度海底浅地层剖面仪主要组成

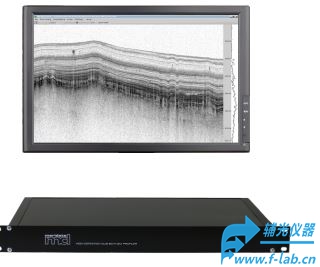

组件：接口单元（USB供电）和发射放大器（多个型号）
尺寸：3x 285 x 44毫米，3.2千克（接口单元）
          483 x 267 x 44毫米，4.2千克（发射放大器）
连接方式：USB接口用于控制和数据采集
软件：用于控制和数据采集的USB接口
         可自由调节的啁啾参数：传输脉冲开始和结束频率2-50kHz，传输脉冲持续（0-20ms）
         脉冲整形（多个选项）、ping速率（0-40hz）
        -用于超高分辨率和轮廓图像清晰度的专有chirp处理算法
        -位置和定时数据的采集；可选的辅助传感器数据（航向、垂荡、横摇、纵摇和声速）
        -声学跟踪数据的多功能可视化选项（剖面图、范围视图、频谱显示）
        -可选导航规划和支持模块
         -从多个仪器同时记录数据（zui多两个啁啾，辅助传感器；可选侧扫声纳、多波束回声探测仪）
高清晰度海底浅地层剖面仪啁啾传感器

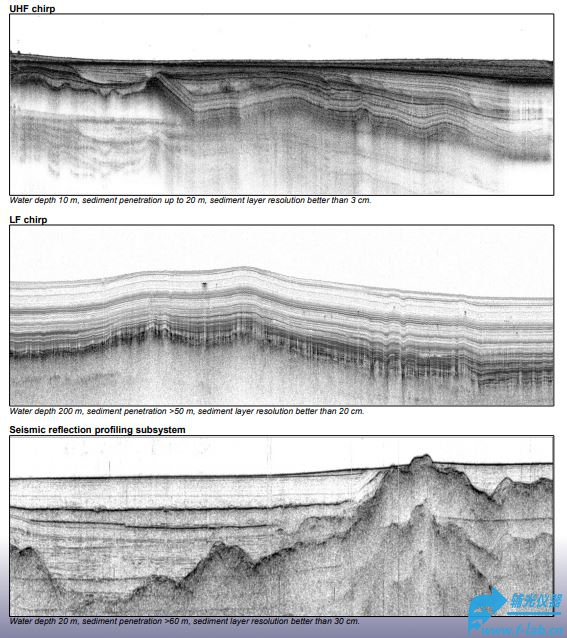

UHF啁啾传感器（20-50 kHz）
-用于软沉积物中的超高分辨率
-水深范围为1至1200m，穿透深度可达20m，分辨率you于3cm
-重量7公斤，尺寸184毫米（直径）x 120毫米（高）

高频啁啾传感器（10-20 kHz）
-在细粒沉积物中具有良hao的渗透性和高分辨率
-水深范围为1至1200m，穿透深度可达40 m，分辨率you于10cm
-重量8 kg，尺寸184 mm（直径）x 120 mm（高）

低频啁啾传感器（2-9 kHz）
-在细粒沉积物中具有良hao的渗透性
-水深范围2至6000m（采用多传感器阵列），穿透深度可达80m，分辨率you于20cm
-重量11 kg，尺寸184 mm x 184 mm x 263 mm（高）
