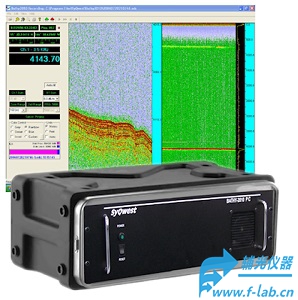

CHIRP剖面仪Bathy-2010PC是一款便携式高分辨率浅地层啁啾剖面仪,具有回声测深仪功能,海底贯入深度大于300米,海洋沉积物地层分辨率高达8厘米,适合水深达6000米的淡水和海底海洋调查,标准单频3.5Khz,也可作为双频模式。
CHIRP剖面仪特点
海底贯入深度大于300米，海洋沉积物地层分辨率高达8厘米
厘米分辨率
GPS输入，NMEA兼容
Hypack和SonarWiz兼容
数据存储与回放
缩放模式
事件标记
单频或双频
声速
支持双通道调频啁啾操作
![$title]( "$title")
CHIRP剖面仪规格参数
测深范围：10m, 20m, 40m, 80m, 150m, 300m, 500m, 750m,1000m,2000m,5000m,6000m
位置平移：0-150米@1米步进增量
放大范围：5m,10m,20m,40m,80m,160m
放大模式：底部放大,底部锁定,标记放大,普通模式,放大数据，导航和深度
显示：标准数据，放大数据，颜色调色板
地层分辨率：海底贯入深度达300米，海洋沉积物地层分辨率高达8厘米
深度分辨率：0.01米
深度精度： 0-40m@2.5cm, 40-200m@5.0cm, >200m@10.0cm 或者 +/-0.1%声速校正深度.
声速：1500m/s可选, 4800ft/s
位置定位导航输入：NMEA0183,GLL,GGA,RMC,VTG,VHW,HDT，可选Baud Rate(RS-232):4800,9600,19200,38400
打印机：留有串口可连接热敏打印机
数据输入接口：Rj-45
浅水工作：<1m ,由底部类型决定
发射速率：zui高20Hz,受深度和工作模式影响
事件标记：外部触发或手动或周期性（时间间隔1分钟）
数据文件输出：存储深度,地理位置数据,ODC图像数据, 标准SEG-Y数据，放大数据
频率输出：3.5~200KHZ可选
数据回放：有
输出功率：4000W（脉冲）
输入功率： 110/220VAC或者10-30VDC,75W
尺寸：17'' * 19'' * 5.25''
重量：11lbs
工作温度：0~50℃
存储温度：0~90℃
