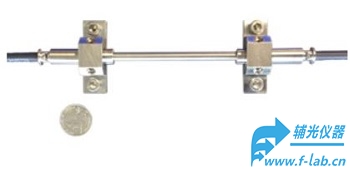

表面贴装应变传感器

表面贴装应变传感器OS3510是基于光纤布拉格光栅FBG传感器技术的表面光纤应变计,专用于表面安装监测应变。
表面贴装应变传感器OS3510两端通过焊接、螺栓连接、环氧树脂或灌浆两端刚性支架安装到混凝土、岩石、钢、复合材料或其它结构表面上。
表面贴装应变传感器OS3510具有坚固外壳和线缆,不锈钢主体，可选配接头保护,适合各种恶劣环境使用。
表面贴装应变传感器OS3510具有两个FBG布拉格光栅，一个光栅用于应变测量，另外一个光栅用于温度补偿，采用无胶封装技术，具有*hao的稳定性和使用耐久性。
与振弦式应变计和箔式应变计相比,这款表面贴装应变传感器OS3510具有相同的灵敏度和精度,但是疲劳寿命*高,是前者的100倍，*适合混凝土恶劣环境，并具有FBG布拉格光栅传感器的所有you点。
表面贴装应变传感器OS3510既可以单独使用，也可以组成传感器列阵使用。

表面贴装应变传感器OS3510特点
集成温度补偿功能，测量相对温度用于应变测量补偿
适合各种恶劣环境，坚固难用
高速，简单，高重复精度，长寿命
非金属坚固封装
双端设计，支持多个传感器连接在一根光纤上
支持组网应变测量
表面贴装应变传感器OS3510应用
结构健康监测（桥梁，大坝，隧道，建筑物，矿井，采油平台等）
能源领域（风力发电机,油井，管道，核反应堆，发电机等）
交通领域（铁路，火车，汽车等）
石油和天然气（储油罐监控，油气平台结构安全监测，管道安全监测）
工业测量（加热器和金属制造过程控制）
能源（风电，油井，管道，核反应堆，发电机）
国土安全（周界入侵，热点监测，安全门监控）
航空航天（航天器机身，复合结构，风洞，静态测试）
表面贴装应变传感器OS3510规格参数
应变灵敏度： ~1.2 pm/με
温度灵敏度:22pm/℃
温度补偿:有
传感器标距：110 mm
工作温度范围：-40 to 80°C
应变范围：± 2500με
防水能力：适合潮湿环境，防护等级IP67
疲劳寿命：>1x10^8循环@± 2000με
重量：98g
基底材料：不锈钢
尾纤长度：两端各1m(±10cm)或6mm
尾纤弯曲半径：≥40mm
安装方式：螺栓连接，支架灌浆
光学特性
反射率：>70%
3dB带宽：0.25nm+/-0.05nm, 切趾
隔离度：>15dB

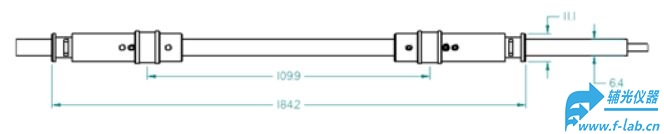

表面贴装应变传感器OS3510尺寸图
