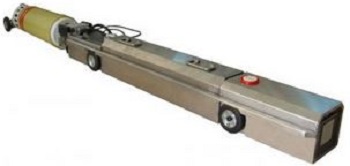

X射线管道爬行器

X射线管道爬行器用于检测长距离管道焊接质量的X射线管道爬行机器人和X射管道探伤系统.X射线管道爬行器安全,高效,经济实惠,易于操作和维护,采用军事指定的电子元件即使在操作中遇到的恶劣环境中也能确保可靠性。 X射线管道爬行器具有射线照相质量高，成像灵敏度高，故障率低，工作效率高的you点。X射线管道爬行器可以在管道中以很高的效率移动，因为它们是PLC控制的，并且可以保护其免受电压变化的影响。
X射线管道爬行器TT-XRC系列的*点
·易于启动，确保准确的定位同时延长设备使用寿命
·X射线发生器的KV调节功能可以检测不同壁厚的裂纹
·可调节曝光时间
·过电流，高压，低电量，水接触，阻塞等自动报警信号
X射线管道爬行器TT-XRC系列技术规格

型号	TT-XRC160	TT-XRC200	TT-XRC250	TT-XRC300-AWD
工作温度	-30℃〜70℃	-30℃〜70℃	-30℃〜70℃	-30℃〜70℃
工作湿度	≤90％	≤90％	≤90％	≤90％
爬行距离	5公里（回程）	5公里（回程）	5公里（回程）	5公里（回程）
管径范围检测	Φ219mm〜Φ510mm	Φ273mm〜Φ710mm	Φ700mm〜Φ1016mm	Φ700mm〜Φ1400mm
爬行速度	15-18m / min	15-18m / min	15-18m / min	15-18m / min
穿透厚度	12mm	24mm	30mm	42mm
X射线源	X射线检测器（160kv，3mA）	X射线检测器（200kv，3mA）	X射线检测器（250kv，3mA）	X射线检测器（300kv，3mA）
定位误差	±5mm	±5mm	±5mm	±5mm
电源	8铅酸蓄电池，110V，10AH	8铅酸蓄电池，110V，10AH	8铅酸蓄电池，110V，22AH	9铅酸蓄电池，110V，22AH
爬升能力	20°	20°	25°	40°
重量	54.1kg（整机）	75.3kg（整机）	125.3kg（整机）	154.3kg（整机）
外形尺寸	1600×140×140mm	1180×230×160mm	1200×380×190mm	1200×380×190mm
转弯半径	≥8D	≥8D	≥8D	≥8D
传动系	FWD	FWD	FWD / AWD	AWD
