恒电位X射线探伤仪是一种无损检测设备,用于控制和调整
恒定电位x射线,可通过射线照相检测工件的内部缺陷,是理想的
X射线探伤系统。
固定恒电位X射线探伤仪采用高频技术，承诺高精度地插入X射线管的高电压。 高频技术降低了整机启动和关闭的时间，以提高工作效率。 同时，这种技术减轻了机器组件的重量和尺寸。
固定恒电位X射线探伤仪技术规格：
主机：
·管电压：15〜320KV，不断调节，步长为1Kv
·管电流：0〜22.5mA，不断调节，步进为0.1mA
·320KV，0〜5mA（大焦点），0〜2mA，
·冷却方式：油，油流量> 22L / min
·曝光条件：
管电压：320KV
管电流：5mA
双层铝箔增强屏
对焦距离：600mm
曝光时间：10min
显影温度：20工业X光胶片
·zui大 穿透（通过射线照相）：75mm（A3钢作为参考）
·灵敏度：≤1.5％
·薄膜密度：> 1.5

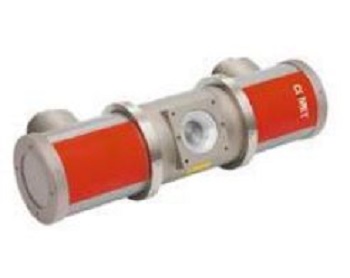

固定恒电位X射线探伤仪-X射线管插入：
![$title]( "$title")
·zui大 管电压：320kv
·连续评级：640W / 1600W
·焦点：d = 1.9mm（小焦点）/d=3.6mm（大焦点）（EN12543）或0.8×0.8（小焦点）/ 1.8×1.8（符合IEC 336）
·灯丝电流：4.9A / 4.6A
·灯丝电压，典型值：3.0 V / 6.8V
·固有过滤：3mm
·目标材料：W
·目标角度：20°
·辐射覆盖：40°
·泄漏辐射，zui大为5mSv / h
·冷却介质：油
·冷却介质流量，zui小值为14l / min
·入口温度zui高：50℃
·重量：40kg
·端子类型：R24
固定恒电位X射线探伤仪-高压电缆
·160KV，长度为10m / Pc，采用凸缘连接
固定恒电位X射线探伤仪-H160型高频高压发电机
·输入电压：220VAC±10％
·频率：50Hz±2％
·功率：≥5KW
·输出电压：15KV〜320KV KV调节精度：1KV
·电流：20mA mA调节精度：0.1mA
·主机频率：40KHz
·采取温度：5〜50℃
·采取湿度：≤80％
·绝缘材料：油
固定恒电位X射线探伤仪-控制器
·5.7寸触摸屏显示
·西门子可编程控制器
·屏幕通过数字和条形图显示当前的工作值
·每个功能参数互锁判断结果由显示屏显示
·由于高电压变化，控制器会在声光信号中发出报警
·如果条件不符合曝光要求或由于操作错误，也具有安全联锁保护和报警功能
·具有自动预热和智能训练机功能，确保X射线管的洁净度
·曝光时间相加功能
固定恒电位X射线探伤仪-油冷却器
油冷却器内部有油流量继电保护开关和油温保护开关。 当油流量<22L / min时，流量开关开始工作，X射线设备进入保护模式，控制器显示错误警告; 当油温> 40℃时，x射线设备进入保护模式，控制器显示错误警告。 这意味着油冷却系统将对X射线管执行双重严格的保护。
固定恒电位X射线探伤仪-X光管支架装置
该装置采用动力驱动控制，上下移动X射线管，水平旋转。 升降距离为500-1800mm。 用户可以根据测试要求选择被测部件的zui佳状态。
固定恒电位X射线探伤仪-低压电缆
它包括电源线，控制电缆，冷却器电缆，接地线，信号电缆（通常包括引线门保护电缆和警告灯电缆）等。
