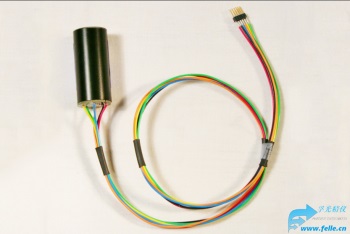

微型三轴磁通门磁力仪

微型三轴磁通门磁力仪533是高灵敏度进口三轴饱和式磁力仪和磁罗盘,方向精度高达0.1°,与精密的三轴加速计结合适合,翻滚roll,俯仰角和偏航角测量精度可达0.1°。
微型三轴磁通门磁力仪533特点
l  完整的3轴硬件系统
l  结构紧凑，结构坚固
l  操作电压为直流±5伏，电流±30毫安
l  低噪音
l  精确度高达1高斯
l  低温系数


微型三轴磁通门磁力仪533应用
l  磁通门罗经系统
l  磁保险丝
l  对电力线所产生的磁信号和磁电型谱的测量
微型三轴磁通门磁力仪533系统校准和连接
在出货装运之前，我们在一组高导磁率合金护罩中校准了微型三轴磁通门磁力仪533(确定零偏移)并精确亥姆霍兹线圈(测量尺度和轴校准系数)。作为一种选择，每一个单元都可以提供一个校正表，每一个轴都提供关于零点、比例因子和正交常数的数据。这些数据可支持输出电压的外部校正，以提高系统的整体精度。
该微型三轴磁通门磁力仪533系统可在三个正交直线上提供三个与磁场成比例的模拟输出电压。全功率输出为4.0伏特；这个电压代表1.00高斯的磁场。输出比例因子调整为0.2%的精度。
对于传感器的校准，X轴与柱状外壳平行。Z轴是对齐的，这样它就可以通过位于顶部的0.031″宽凹槽的中心(输出印刷电路板)。系统Y轴是正交于X和Z方向的。坐标系统是右手坐标系。
轴的输出极性是这样的，一个场在箭头方向上的增加(从单位向外)会增加该轴的电压输出。一般来说，模型533的磁轴是在由外柱包和顶部对齐槽的右手坐标系中对齐的。
注：该系统可以通过连接到7个英制导线(导线选择)或使用一组弹簧负载接触器(pogo选项)来驱动。
振荡器(OSC)输入仅当外部25千赫的TTL振荡器被提供给系统时才使用。
