微型数字三轴磁通门磁力计

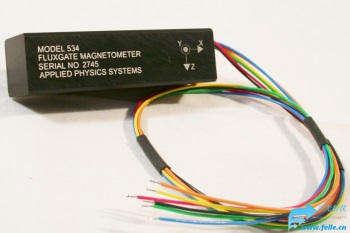

微型数字三轴磁通门磁力计534D是一种三轴矢量磁力计系统和数字磁力计系统,它具有高速的数字接口,能够以每秒140次的速度传输XYZ磁场数值。微型数字三轴磁通门磁力计534D包含一个微处理器和一个三通道16位的模拟数字转换器和温度传感器。
微型数字三轴磁通门磁力计534D特点

完整的三轴硬件系统
噪音水平低
测量精度达±0.65 G
结构紧凑坚固
单功率输入达+4.95V to 12V
微型数字三轴磁通门磁力计534D应用
磁通门罗经系统
磁引信
磁信号测量
微型数字三轴磁通门磁力计534D微处理器和a-d子系统:
将传感器模拟输出转换为数字形式
校准传感器的刻度，偏移和对齐
在系统和外部计算机之间实现串行通信
ASCII字符命令语言有助于与534D通信。在534D软件中包含一个自动发送数据模式。当此模式为活动时，在将电源应用到系统后，数据将被重复地发送到串行端口。
微型数字三轴磁通门磁力计534D校准和连接
微型数字三轴磁通门磁力计534D是通过在精密的控制下安装系统来校准的，将其放置在一个3轴的亥姆霍兹线圈中，并系统地将已知的磁场应用到传感器上。
微型数字三轴磁通门磁力计534D校准可以在基准温度(通常为25摄氏度)或在温度范围内进行选择(例如0-75摄氏度)。当微型数字三轴磁通门磁力计534D在一个温度范围内进行校准时，在zui小和zui大温度之间的温度区间上，从系统读取数据。例如，在0-75摄氏度的间隔内进行校准，数据通常以25摄氏度的温度间隔在0摄氏度、25摄氏度、50摄氏度和75摄氏度之间进行读取。每个温度下的数据包括刻度、偏移量和传感器校准数据。所记录的数据用于创建一个查找表，用于缩放、偏移和校正。
然后，这个表被下载到534D内部的内存中，在那里可以被访问系统内部的微处理器。
传感器数据的校正可以在数据之前由内部微处理器系统进行传播。
微型数字三轴磁通门磁力计534D通过双向RS232或TTL(可选的)串行接口进行通信。RS232串行通信接口为534D，由RS232和RS232的线路提供。一台外部PC与串行线上的微型数字三轴磁通门磁力计534D进行通信，微型数字三轴磁通门磁力计534D的应答在串行线上传输。串行-in和串行-out线通常被设置为9600波特，有一个停止位，没有奇偶校验位。但是，用户可以通过在系统中设置位元来改变波特率。
注:电源和COM地面连接在534D PC板上。在连接器J5上的TTL系列和TTL系列终端也是534D的串行i/os。这些i/o操作在TTL级别。
