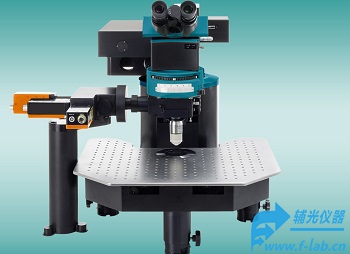

多光子显微镜

这款多光子显微镜是活体多光子显微镜成像和光遗传学操作的模块化平台，可配备各种激光器、扫描仪、成像探测器和体内成像模块。可广泛用于深部组织多色成像、活体三维时移测量以及自然和偏压条件下的钙监测等科研。这款多光子显微镜可用于从发育生物学到免疫肿瘤学和神经科学等多种应用。
多光子显微镜you点
多色活体显微成像
集成多达六个non-descanned非解扫GaAsP、GaAs和/或双碱性PMT探测器，可同时对不同组织结构和细胞类型进行高选择性成像。
模块化设计和灵活使用,可定制各种配置
可订制各种双光子应用，具有多种线扫描和光学模块支持配置
云扫描器：多像素光束产生4条线型，提高成像速度，降低光损伤

多光子显微镜规格参数
扫描器部分

	共振扫描器部分        振镜扫描器
		单向扫描	双向扫描
扫描频率	8 kHz	1.2 kHz	2.0 kHz
帧频	30 fps at 512×512 pixels	2.3 fps at 512×512 pixels	3.3 fps at 512×512 pixels
扫描视场 ( 20X物镜)	500 µm × 500 µm	500 µm × 500 µm

探测器部分

探测器类型	GaAs "red"	GaAsP	Multialkali "blue"	Multialkali  "green/red"
峰值波长的量子效率	12% at 800 nm	40% at 580 nm	25% at 375 nm	18% at 480 nm
光谱范围	380–890 nm	300–720 nm	230–870 nm	230–920 nm
灵敏度可调范围	1:50	1:50	1:10,000	1:10,000



相机参数

	sCMOS camera	CMOS camera
传感器类型	Front-illuminated scientific CMOS	Front-illuminated CMOS
传感器格式	4.2 megapixels	4.2 megapixels
有效像素 (w × h)	2048×2048	2048×2048
像素尺寸	6.5 µm × 6.5 µm	5.5 µm × 5.5 µm
传感器尺寸	13.3 mm × 13.3 mm, 18.8 mm diagonal	11.26 mm x 11.26 mm , 15.9 mm diagonal
像素井深	45,000 e-	13,500 e-
帧频	40 fps (100 fps optional)	80 fps
读取模式	Rolling shutter	Global shutter
噪音 rolling shutter	2.1 e-	13e-
接口	USB 3.1 (Camera Link optional)	USB 3.0
量子效率	80%	>50%

可选配激光器参数

可选配激光器类型	波长 (nm)	型号(examples)
Ultra-wide tunable	680–960, 960–1300, 1025	CRONUS laser
	680–1300	Spectra Physics InSight® X3+, Coherent® Chameleon Discovery NX TPC
Ti:sapphire	690–1080	Coherent® Chameleon Ultra II, Spectra Physics MaiTai®
OPO	1010–1340	Coherent® Chameleon MPX (pumped with Ultra II)
OP(CP)A	1300–1700	Class 5 Photonics White Dwarf, Light Conversion® I-OPA, Spectra Physics® Spirit-NOPA®-VISIR
Fixed-wavelength femtosecond	920, 1040, 1064	Coherent® Axon Series, Spark Lasers® Alcor Series
Visible	405, 445, 488, 514, 532, 552 (others on request)	Coherent® OBIS™
