高灵敏度痕量气体分析仪是采用德国红外吸收光谱技术
测量绝对分子浓度的高灵敏度
痕量气体分析系统,可以根据灵敏度要求不同而灵活变化测量光程,从而提供各种ppb级示踪气体分析能力。
高灵敏度痕量气体分析仪应用
.科学研究（分析化学、大气化学、等离子体物理、真空科学）
▪环境研究
▪排放和引入监测（发动机、洁净室等）
▪检测爆炸物和有毒工业化学品
▪医疗诊断中的呼吸气体分析
▪测定气体纯度（造气、医院等
![$title]( "$title")

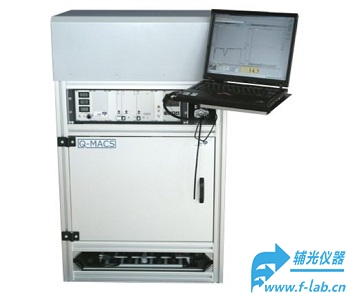

高灵敏度痕量气体分析仪产品概述
单路径红外
光谱仪，有红外光源和长光程样品池
灵敏度 精确至ppb范围（取决于目标种类，温度，压力）
时间分辨率 小到毫秒
大小 700 mm x 1240 mm x 450 mm
重量 125kg
系统版本
▪ 痕量3.6 - 36 m 长光程样品池， 灵敏度可达6ppb
▪ 痕量5.4 - 54 m 长光程样品池，灵敏度可达4ppb
▪ 痕量 7.6 - 76 m 长光程样品池，灵敏度可达3ppb
▪ 痕量 10.0 - 100 m 长光程样品池，灵敏度可达2ppb
高灵敏度痕量气体分析仪组件 部分
▪ 光学板
▪ 有外部的卡盒的笔记本电脑
▪ Herriot电池
▪ 真空泵系统
▪ 水冷却系统
高灵敏度痕量气体分析仪参数
功率
▪ 230V，zui大2 A（开关电流6 A）
▪ 115V，zui大4 A（开关电流12 A）
工作范围 +5 °C 至 +40°C
量子级联激光器QCL
调谐方法
▪ 脉冲模式（激光扫描模式）
▪ 脉内模式（单脉冲模式）
脉冲宽度 8 ns* ... 256 ns**
*取决于使用的QCL和QCL-电压
根据要求，提供*长脉冲
脉冲频率 高达1MHz
量子级联激光器QCL的温度范围 - 35°C至+40°C
量子级联激光器QCL 测试和安装
高灵敏度
痕量气体分析仪应用：
广泛用于工业气体分析，危害气体监测，生产线质量控制等
测量氢气中的ppb级硫气体含量
测量CO2中ppb硫气体含量
测量He, H
2, Ar, O
2, N
2, CH
4, C
2H
6, NH
3, CO
2, CO等普通气体的纯度和杂质
测量稀有气体Rn,He, Ne, Kr, Xe等稀有气体的纯度和杂质
测量半导体气体 C
3F
8, N
2O, C
2H
2, C
2H
6,H
2, SiH
4, SiF
4, HBr, CF
4, CCl
4, NF
3, C
2F
6, C
3H
4, PH
3, AsH
3, SF
6, NH
3 的纯度和杂质
