高精度MWD方位传感器

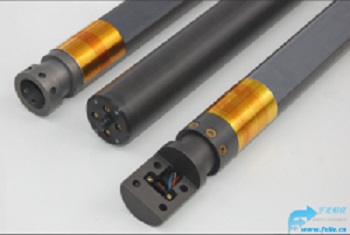

高精度MWD方位传感器750实现高精度MWD测斜,Roll和方位钻孔测井中的方位角测量和其它钻井应用,由于其结构紧凑可广泛用于连续油管钻井和完井系统。

高精度MWD方位传感器750系统包含一个3轴FLuxgate饱和式磁力计和一个3轴加速度计.这两者的结合传感器系统可以测定roll,倾斜和方位角。

高精度MWD方位传感器750特点
小型: 1.25“OD和16.6”长
精度高: 测斜精度±0.1°,方位角测量精度±0.3°
数字串行输入/输出
精确的倾角随钻

高精度MWD方位传感器750将仪器的温度和磁强计和加速度计输出或系统方位角。zui大传输速率是3倍。其次是磁强计和加速度计输出和2次方位角每秒。
高精度MWD方位传感器750在设计的温度范围内保持高精度并具有温度补偿功能，这是使得它的测斜精度高达0.1°，方位角测量精度高达0.3°。
高精度MWD方位传感器750通过串行双向TTL接口进行通信。串行和串行输出线路工作在TTL / CMOS电平。通常设置为9600波特，有一个停止位和无奇偶校验。用户可以改变波特率，以及其他合理设置，使用方向传感器配置实用程序。
该装置有两种通信协议，ASCII和二进制：
•ASCII协议将ASCII字符发送到750获得数据。模型750返回的数据作为ASCII数据流，完整的返回和换行，所以它可以很容易地显示在视频终端上（提供了ttl-to-rs232转换是由用户）。
•二进制协议用于高速计算机到计算机交换。在这种情况下，一个字节发送请求数据。模型750然后返回一个字节的数据包包含所需的数据加上报头和校验。模型750也可以配置hao继续发送数据在ASCII或二进制协议上电。750个系统也是具有扩展范围选项，其中包括内部选项调制解调器使数据输出在一个单一的通信。导体（接地）电缆。

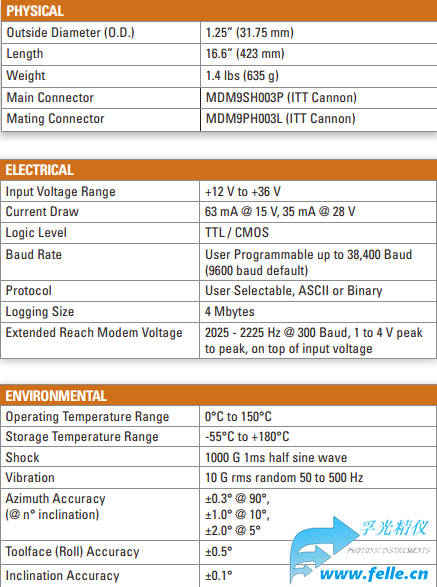

高精度MWD方位传感器750规格参数
