微结构微距成像仪

微结构微距成像仪是为微观结构成像设计的宏观显微镜,分辨率达5微米,特别适合冰芯微结构成像等研究。
微结构微距成像仪采用单色线扫描相机的大面积扫描宏观显微镜替代显微镜,大面积扫描微距镜由线扫描相机、高分辨率镜头和照明单元组成。样品以5μm（5080 dpi）的分辨率进行反射成像,测量宽度为41毫米，*大扫描长度为600毫米。
为了捕捉相关的微观结构，使用了明场照明。指向样品的光被平行于传感器的表面反射。从结构化区域和边缘反射的光会从传感器反射出去，看起来很暗。因此，对于用这种方法获得的图像，晶界显示为暗线，气体夹杂物显示为暗气泡或斑点。
虽然对于使用传统显微镜的图像采集技术，必须拼接数千张图像才能形成完整的图像，但根据样品尺寸，使用大面积扫描宏显微镜只需要两到三次扫描。这大大减少了成像时间，并消除了这些部分的许多单*图像的对齐和匹配，这需要大量的计算时间。由于显微镜方法需要很长时间才能扫描冰芯，因此由于正在进行的升华过程，所有图像的对比度都略有不同，这也需要进行校正。为了拼接完整的图像，还必须对图像进行渐晕和失真校正。使用大面积扫描显微镜，扫描前进行的阴影校正可以获得均匀照明的图像，由于对曲率场的出色校正，这些图像也不会显示出明显的失真迹象。

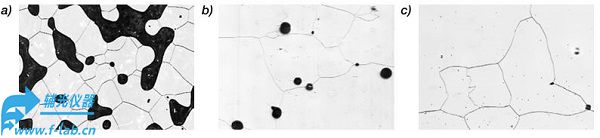

(不同深度的冰芯样本图像,60米深处的冰芯图像（a图），显示了晶界和毛孔，这些包裹体随着深度（b图615米深度）的增加而变得越来越少和*小。*后，在1035米的深度，几乎所有的气体包裹体都转化为空气水合物。）
微结构微距成像仪特色
单色扫描系统
扫描宽度*大41毫米
分辨率5µm，5080 dpi
冰芯样本等的高分辨率成像
用于亮场照明的同轴LED灯
可选：远心镜头
可选：直接线性驱动
可选：工作温度低至-40°C
