自动视觉测量系统

自动视觉测量系统AMS系列是非接触式视觉测量系统和三坐标测量系统,具有全机动、可编程和自动化的三种测量范围：300mm、400mm和500mm，具体取决于您的零件尺寸。
零件移动的自动化和软件的自动边缘检测允许对精密零件生产的精密公差进行高容量和可重复的测量。一旦程序打开，用户只需加载零件并运行测量程序，即可通过简单的鼠标点击将结果导出到Excel、Word、CAD DXF文件或SPC（静态过程控制）。自动视觉测量系统AMS系列系统配有计算机、软件和工作台，这是一个真正的交钥匙解决方案，适用于价格合理的计量应用。
自动视觉测量系统AMS可选型号

AMS-300	300x200x180mm测量范围 (12”x8”x7''测量范围)
AMS-400	400x300x180mm测量范围 (16”x12”x7”测量范围)
AMS-500	500x400x180mm测量范围 (20”x16”x7”测量范围)

自动视觉测量系统AMS主要*点：
带操纵杆和软件控制的电动可编程XYZ工作台
1.0微米分辨率
500万像素数码相机
带卡位的变焦镜头30x-200x
DRO测量软件
XY精度3.0+L/200µm
测量结果导出到Excel、Word、CAD
导入DXF文件以进行快速检测
自动边缘检测，视频高度测量，2.5D测量
照明：顶部LED环形灯和底部LED背光
包含Windows 10的计算机
包括工作台

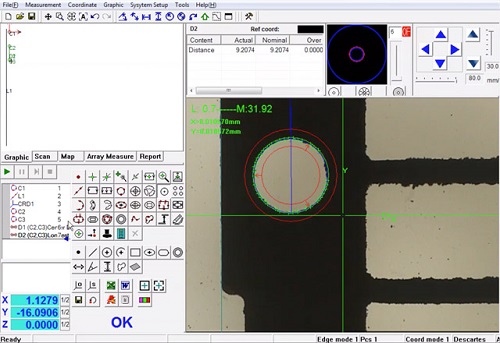

自动视觉测量系统AMS测量软件功能
自动边缘检测
坐标测量，图形测量
导入和导出用于CAD的DXF
导出到SPC、Excel、Word

自动视觉测量系统AMS规格参数

XYZ 测量范围:
AMS-300 型号	300x200x180mm (12”x8”x7”) 测量范围
AMS-400 型号	400x300x180mm (16”x12”x7”) 测量范围
AMS-500 型号	500x400x180mm (20”x16”x7”) 测量范围
系统配置:
编码器分辨率	0.001mm (1µm)
XY 精度	XY 精度 3.0+L/200µm
重复精度	0.003mm (3µm)
相机	高频精5百万数字彩色相机
放大镜头	30x-200x Detent Zoom (0.7-4.5x, 1:6.5 ratio)
视场范围	10mm-1.6mm
LED 照明	上部环形和底部背照照明,无阴影型LED, 256可编程水平调节
测量软件	3D测量燃机带有DRO和自动边缘探测功能
计算机	Windows 10计算机
*大负载	20kg
尺寸	750x1300x1500mm
重量	160kg
可选项
HL-5x	High Power Infinity Long Working Distance Objective Lens of 5x
HL-10x	High Power Infinity Long Working Distance Objective Lens of 10x
HL-20x	High Power Infinity Long Working Distance Objective Lens of 20x
TP	Touch Probe for contact measurement
MZ	Motorized zoom lens option
0.5 micron encoder	Upgrade to 0.5 micron encoder for better precision
Coaxial	Coaxial Lighting for wafer, IC and metallurgic parts
Laser Pointer	Laser pointer for locating the defect area
