这款

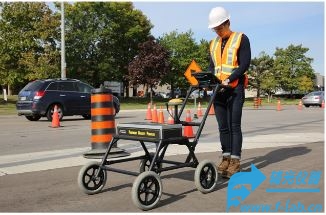

路面剖面仪PDP是专业为
路面密度检测设计的
路面密度剖面仪,可快速无创及时获取大面积路面密度测量结果,提供连续路面剖面能力,评估沥青路面的可变性。高密度和低密度区域可作为进一步调查或纠正措施的目标。
这款路面
剖面仪PDP的工作原理是向地面发射无线电波信号,检测反射波,测量沥青的电气特性,然后将电场信息转换为密度,以获得实时的场内结果。
![$title]( "$title")
路面剖面仪PDP应用背景
铺设沥青路面后，传统上使用点取样方法（如取芯、核密度计或路面质量指示器）测量密度。
在新铺筑的道路上钻取岩芯样品具有破坏性，成本高，现场无法获得结果，需要从实验室获得数天的时间。核密度计有安全规定和培训要求，在操作过程中必须遵守。此外，所有这些传统方法仅在单个点进行测量，在测量中留下很大的间隙，增加了路面中不符合压实质量要求的区域的风险，研究表明，这些区域会导致过早的道路破坏。
路面剖面仪PDP是实时无创大面积探测新技术手段，客服了上述传统技术缺点。
路面剖面仪PDP特点
实时输出
几分钟设置就可探测
无需现场校准

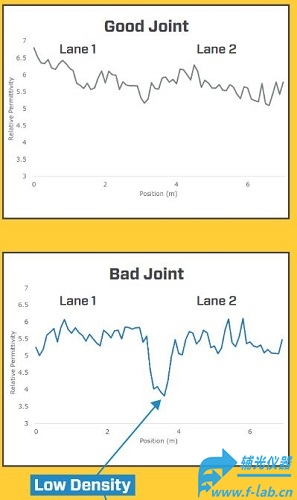

收集点测量或剖面测量

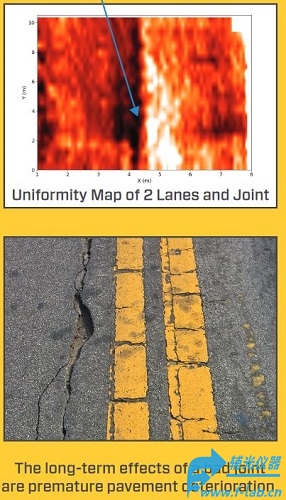

将多个纵断面转换为路面变化图
![$title]( "$title")
为什么选择路面剖面仪PDP
|
|
路面剖面仪PDP |
取芯法 |
核密度计法 |
电介质计/PQI |
|
点测量 |
✓ |
✓ |
✓ |
✓ |
|
剖面测量 |
✓ |
✗ |
✗ |
✗ |
|
区域测量 |
✓ |
✗ |
✗ |
✗ |
|
测量时间 |
<0.1 s剖面 |
几天 |
30~60秒@2个方向 |
数秒 |
|
非接触式传感器 |
✓ |
✗ |
无 |
无 |
|
非有害 |
✓ |
✓ |
✗ |
✓ |
|
培训要求 |
简单培训 |
✓ |
复杂的核辐射培训 |
简单培训 |
|
无证书要求 |
✓ |
✓ |
✗ |
✓ |
|
运输无限制 |
✓ |
✓ |
✗ |
✓ |
|
评论 |
无 |
随机取芯无法准确测量实际沉降 |
Gauge needs strict regular maintenance, proper transport and storage |
Needs clean, dry and smooth contact surface |
路面剖面仪PDP规格参数
参考HDPE相对介电常数精度（K=2.3):±0.04
单点相对介电常数重复性:±1.5%
采样间隔：10cm @剖面模式
尺寸：145 x 84 x 118 cm
重量：14.2kg
显示屏：10.1英寸LED背光显示屏27.2 x 19.7 x 1.9 cm， 1.2kg
防护级别：IP65
工作温度：-10~50°C
供电：8850mAh锂离子电池提供6~8小时工作时间
测量结果：归一化密度，密度，空气间隙
数据输出：PDF， csv格式
