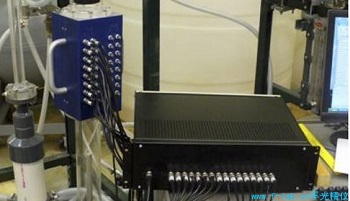

这款电阻层析成像仪EIT是为管道多相流电阻成像测试设计的电阻成像成像系统,计算截面内的流体空隙率.该电阻层析成像仪EIT还能够通过比较上游和下游层的相位分布图像的传输计算出基于空隙率流量。
电阻层析成像仪特点
500 Hz的快速扫描速率。
2级数据采集获得每层zui多16个电极的速度
价格适中
适用于小型和大型管道
不需要安全限制
该电阻层析成像仪EIT对以下行业的流量诊断非常有用
![$title]( "$title")
核电发电行业
工程热物理
流体力学
石化运输，生产加工
化学
制药
生物
电阻层析成像仪EIT工作原理
该
电阻层析成像仪EIT基于测量与管段内表面齐平安装的电极上的阻抗。原则上，如果流动混合物的连续相是导电的，
电阻层析成像仪EIT将起作用。在每个操作帧期间，多个驱动电流被顺序地馈送到一对相邻的电极中。对于每个驱动电流，
电阻层析成像仪EIT测量剩余电极的电压。利用电势和电流的已知值，混合物的局部电导率（或电阻率）可以通过zuixianjin的you化算法进行重构。然后，电导率分布进一步转化为基于麦克斯韦关系的局部相浓度分布。通过互相关联来自上游和下游平面的两个分布，获得局部或区域平均相位分布传播速度。对原始数据进行每个统计层析反演，以获得速度场的可视化以及喷雾或多相流中的空隙分数。
