腐蚀成像分析仪

腐蚀成像分析仪采用光学扫描技术对腐蚀试片挂片,腐蚀测试板进行高分辨率成像扫描,适合丝状腐蚀和各种腐蚀表面检测。
腐蚀成像分析仪采用彩色成像技术对腐蚀成像检测,支持自动红锈区域的评估与计算,与其他背景区域的关系。
对于丝状腐蚀的评估与测量,还可测量丝状腐蚀长度。
腐蚀成像分析仪可满足自动腐蚀分析评估需要，0.8秒就完成标准腐蚀挂片的成像扫描,提供高对比度图像,分辨率高达0.022mm。使用自动测量程序，5秒时间就可能完成包括腐蚀挂片的评估,文档与图像存储的测量任务。除了节省时间外，该腐蚀成像分析仪还带有多样性的测试标准：
丝状腐蚀测试符合符合ISO21227-4标准
平均渗透宽度测试符合UF
螺纹长度评估，*大螺纹长度
根据GSB评估
分层和腐蚀符合ISO 4628-8标准
石材抗冲击试验符合ISO 20567-1标准

腐蚀成像分析仪规格参数
测量时间：5秒
测量面积：*大80mm x 200mm
工作距离：49mm
分辨率：40微米/像素
聚焦深度： +/-1.2mm
像素：3x2096像素,RGB, 14um x 14um
照明：LED
驱动： 线性马达
扫描长度：*大200mm
扫描速度： *大250mm/s
样品台：升降可调台,升降范围40mm
功耗：90W
供电要求：110-240VAC

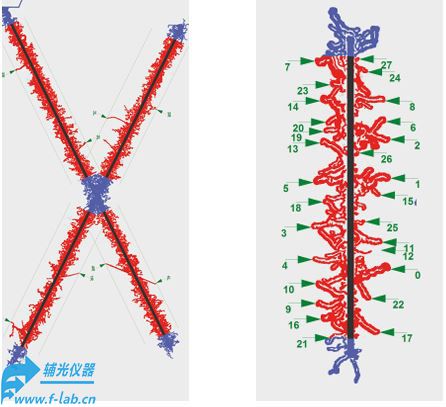

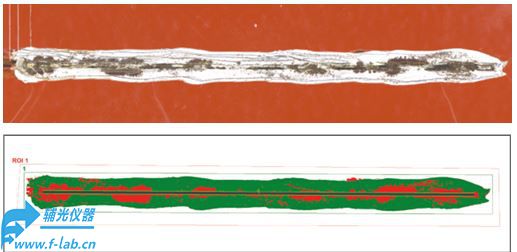

自动评估不同划线图案的各种腐蚀参数,测量了渗透面积、平均渗透宽度、长度和线数
