数字三轴磁通门磁力计

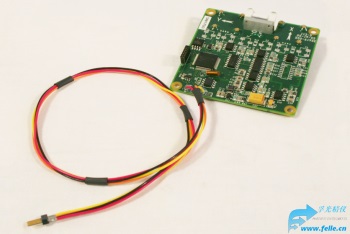

数字三轴磁通门磁力计113D是一种三轴矢量磁力计和数字磁通门磁力计,具有高速数字接口,以每秒140次的速度传输XYZ磁场的数值。
数字三轴磁通门磁力计113D特点
三轴矢量磁力计

高速数字接口
低成本PC板系统
噪音水平低至±20μG
测量精度达到±600 mG
单功率输入+4.9 V到12V
数字三轴磁通门磁力计113D应用
磁通门罗经系统
磁异常检测
原始磁场测量
数字三轴磁通门磁力计113D包含一个微处理器和一个3通道16位的模拟数字转换器,微处理器和a-d子系统:
将传感器模拟输出转换为数字形式
校准传感器的刻度，偏移和对齐
在系统和外部计算机之间实现串行通信
数字三轴磁通门磁力计113D与一个外部计算机通过双向RS232和TTL串行接口进行通信。ASCII字符命令语言便于与113D通信。
在数字三轴磁通门磁力计113D软件中包含了一个自动发送数据模式。当此模式处于活动状态时，在将电源应用到系统后，连续数据流将自动发送到串行端口。该系统还包含一个温度传感器。下面的图表显示了113D模型中的X、Y和Z轴的位置:
