手动XYZ微操作器

这款手动XYZ微操作器MMJ是具有机械操纵杆joystick的手动XYZ显微操纵器,调整旋钮可独立手动调整XYZ三轴实现XYZ三轴三维微操纵。
手动XYZ微操作器MMJ不仅具有独立的调整旋钮各自独立调节XYZ三维三轴定位,还具有一个机械操纵杆对X轴和Y轴进行微米精度的定位位移操纵。Z轴装配有粗调和精调（10:1),用于快速*换或改变工具,快速定位。
手动XYZ微操作器MMJ特点
具有XYZ三轴各自的调节旋钮,实现三维微操作
具有机械操纵杆实现X和Y轴微米精度操纵,星辰0.35~4mm
所需准备时间少,可立刻使用
Z轴粗调和精调功能,比率10:1
操作旋钮在后部而不是侧面，这样多个手动微操作器可以并列安装使用
精密十字滚珠轴承稳定耐压,多年密集使用也无磨损
带有刻度尺方便读数,粗调读取精度0.1mm
微分螺钉微调读取精度0.01mm
工具夹持器可以夹持压电位移器如PM20
工具夹持器可以90度倾斜

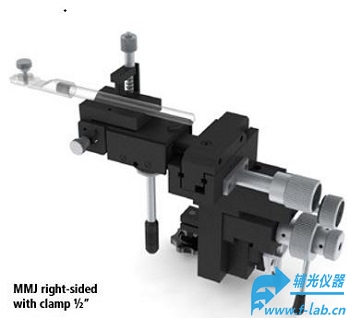

图1：手动XYZ微操作器MMJ实物图

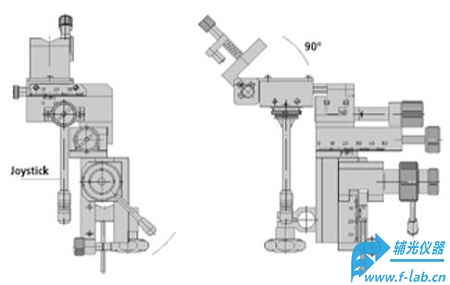

图2：手动XYZ微操作器MMJ夹持器90度倾斜图
手动XYZ微操作器MMJ参数
行程范围：
X轴行程：37mm
Y轴行程：20mm
Z轴行程：25mm
机械操纵杆行程：0.35~4mm
材料：铝
表面处理：黑色氧化涂层
重量：950g
可选附件或功能：
磁力座支架M1 (turn-, tilt- and shiftable) 订购代码 00-49-901-6000
磁力座支架M2 (turn- and tiltable) 订购代码 00-49-902-6000

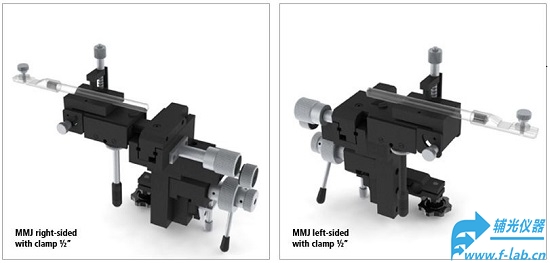

图3：手动XYZ微操作器MMJ左侧和右侧配置图
手动三轴微操作器MD4订购信息
订购代码00-42-107-0000 (right-sided, with clamp ½“)
订购代码00-42-108-0000 (left-sided, with clamp ½“)
